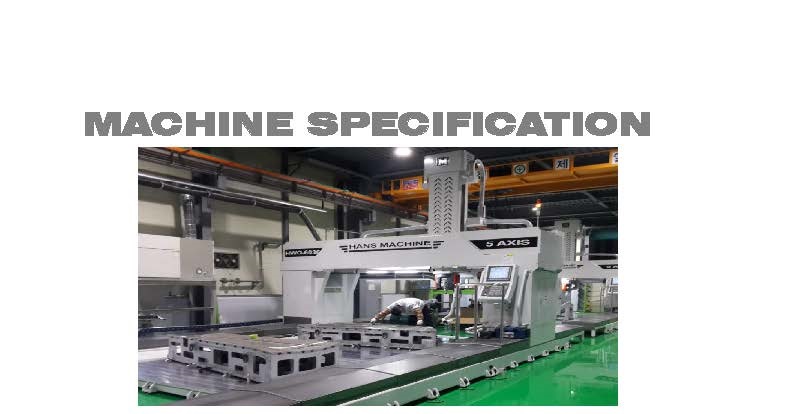

1. MACHINE SPECIFICATION

1.1 CAPACITY

             ∙ Distance between columns                                                : 3,650 mm

             ∙ Height of vertical spindle tip above table                             : 0~1350 mm

∙ X-axis travel (table longitudinal stroke)                                : 6,050 mm

. Y-axis travel (table longitudinal stroke)                                : 3,050 mm

. Z-axis travel (table longitudinal stroke)                                : 1,200 mm

∙ Total power capacity                                                         : 45+10%=50kVA

1.2 TABLE [Table Fixed Type]

             ∙ Table working area                                                             :  6,000 × 3,000 mm

             ∙ Allowable load table                                                : Table Fixed Type [User-Created]

             ∙ T-slot size of table (size × No/pitch)                                              :

             ∙ Height from table top of ground surface                                :  Drawing Reference

      1.3 SPINDLE

             ∙ Spindle power]                                                                    :  별첨참조

             ∙ Spindle taper                                                                      :  HSK E63

             ∙ Spindle speed [rep/max]                                                      :  20,000rpm

1.4  [X-AXIS] _ 4 RAIL LM GUIDE Structure

             ∙ X-axis travel (spindle head cross stroke)                               :  6,050 mm

             ∙ Rapid traverse of spindle head                                             :  12,000 mm/min

             ∙ Feed rate of spindle head                                                     :  1~8,000 mm/min
