1   CAPACITY                                     :

             ∙ Height of Horizontal spindle tip above table                          : 300 mm (ST=250, T+100)

∙ X-axis travel (table longitudinal stroke)                                 : 500 mm

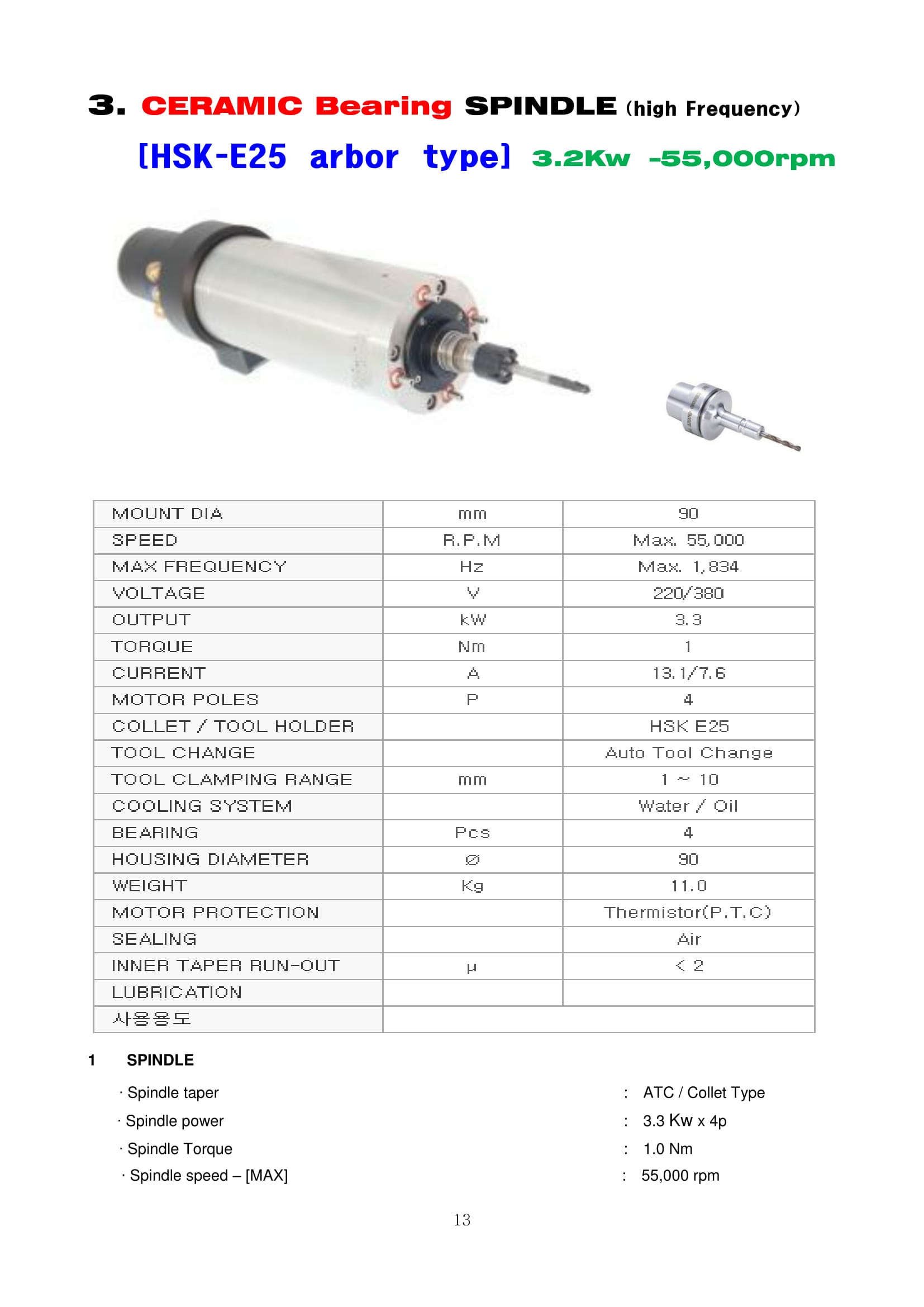

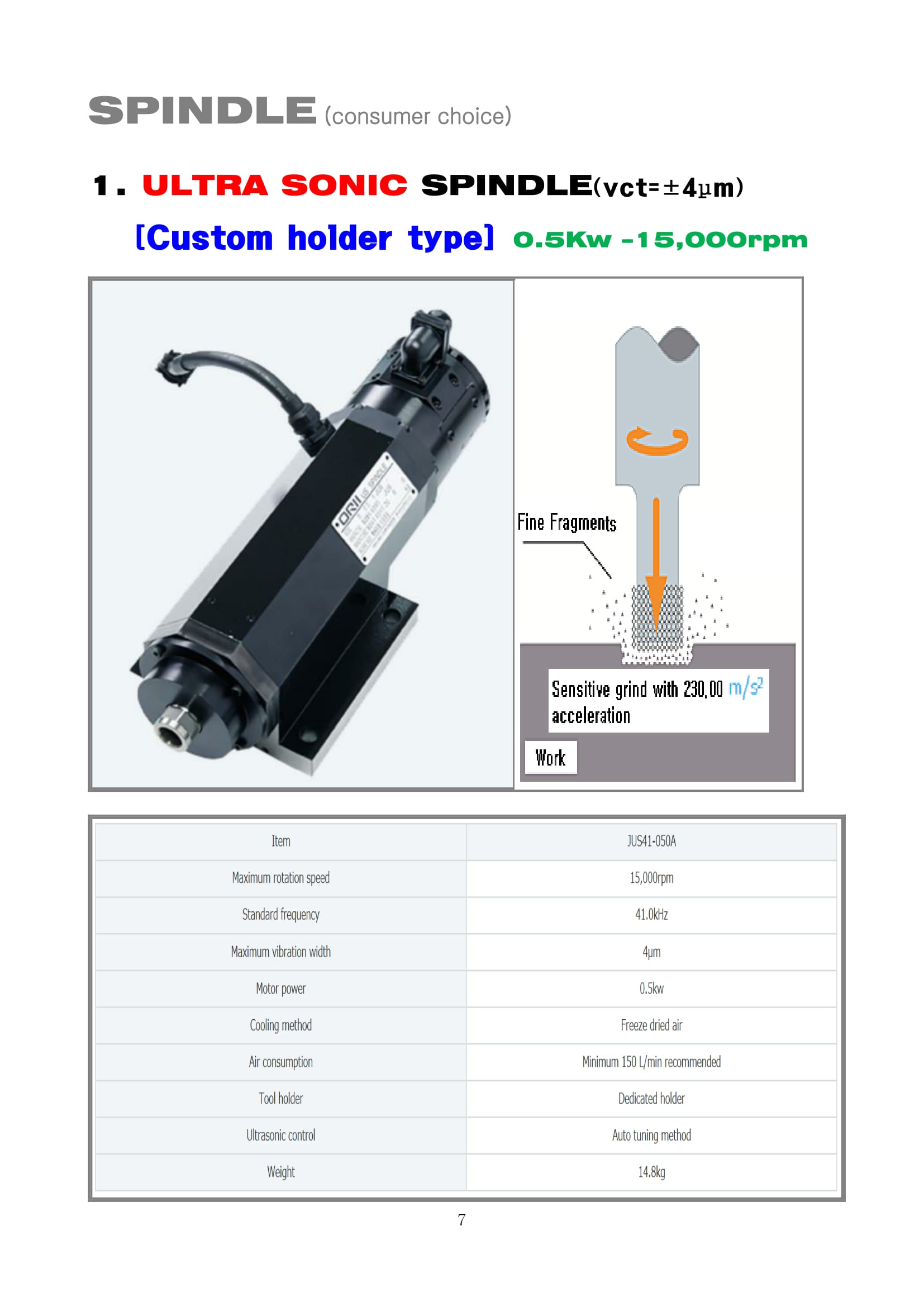

             ∙ Spindle [high frequency –custom holder type]                  : 0.5 Kw – 15,000 rpm

∙ Spindle [high frequency– assembled collet type]              : 1.2 Kw – 60,000 rpm

∙ Spindle [high frequency – HSK-25 arbor type]                  : 3.2 Kw – 60,000 rpm

∙ Table top of ground surface                                                 : 500 X 500mm

∙ T-slot size of table (size × No/pitch)                                    : T-slot 12mm

2    X- AXIS

∙ X-axis travel                                                                      : 500 mm

∙ Rapid traverse of table                                                       : 20,000 mm/min

             ∙ Feed rate of table                                                               : 1~10,000mm/min

 3    Y- AXIS

             ∙ Y-axis travel (spindle head cross stroke)                               : 500 mm

             ∙ Rapid traverse of spindle head                                             : 20,000 mm/min

             ∙ Feed rate of spindle head                                                     : 1~10,000 mm/min

4    Z - AXIS

             ∙ Ram sectional dimensions [4 square]                                    : 250 mm

             ∙ Rapid traverse of ram                                                           : 20,000 mm/min

             ∙ Feed rate of ram                                                                  : 1~10,000 mm/min
